1° lugar – Gustavo Miranda Martins e Gustavo Reis de Teive e Argollo (Argollo & Martins | Arquitetos Associados) em parceria com Marcos Dornelles dos Santos.
Atualizado em 02.jul.2009
_____________________________________________________________________
Memorial Descritivo
“A área selecionada para implantação do Planetário de Rio Branco está localizada na zona oeste da cidade, e inserida no denominado Parque do Tucumã. Trata-se de parque linear, implantado ao longo da Rodovia Federal BR 364, em seu trecho urbano, adentrando também em áreas residenciais adjacentes. Tem como principal vizinhança, dois conjuntos habitacionais, o Universitário e o Tucumã, o Distrito Industrial, além da Usina de Arte e a Universidade Federal do Acre.
No local específico onde será implantado o Planetário funcionou, até cerca de 12 anos atrás, uma lagoa de tratamento de esgoto do conjunto Universitário. Após sua desativação a área permaneceu sem uso, ou como grande espelho d água, tomado pela vegetação espontânea que ali se desenvolveu.
Seu notável potencial paisagístico, identificado especialmente após a implantação do Parque do Tucumã, é resultante da sua localização estratégica, de fácil visualização a partir da rodovia, e seu entorno marcado pela área de reserva natural de domínio da Universidade Federal do Acre.” Anexo III do Edital do Concurso.
“esferas, pessoas, livros e planetas”
O projeto foi elaborado pelos arquitetos baianos Gustavo Martins e Gustavo Argollo, sócios do escritório Argollo & Martins Arquitetos Associados, em parceira com o arquiteto Marcos Dornelles.
O ponto de partida para a concepção do projeto foi a superfície semi-esférica da tela de projeção do planetário, que representa para os espectadores a observação dos astros na abóboda celeste. Pareceu inexorável tirar-se proveito da volumetria esférica tanto na sala de projeções quanto no restante da edificação.
Assim como pode ser notado em todas as dimensões do universo, a força gravitacional gera uma repetição concêntrica de esferas, o que produz divisões espaciais em órbitas ou camadas. Por se tratar de um programa relativamente simples e linear, foram adotadas estas diretrizes como forma de criar todos os ambientes. Desde a via pública até o equipamento de projeção, existe uma hierarquia de espaços subseqüentes que conduz o visitante até o núcleo do planetário, onde é possível contemplar e aprender sobre os mistérios do universo.

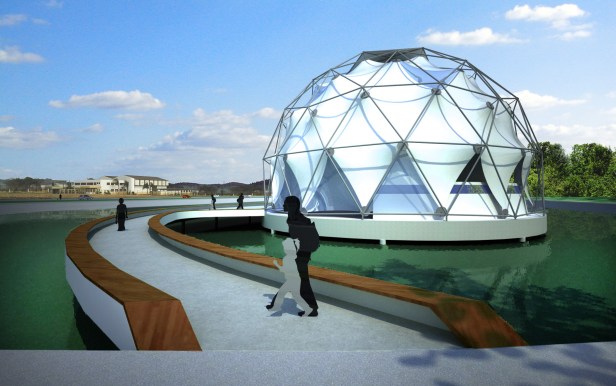

De forma a preservar o contorno da lagoa e criar um percurso aprazível desde a sua borda até o foyer, a edificação será destacada e conectada ao “continente” por uma passarela. Com uma estrutura curvilínea e esbelta, este elemento de ligação proporciona uma leveza ao conjunto volumétrico e o faz pairar sobre a lagoa.

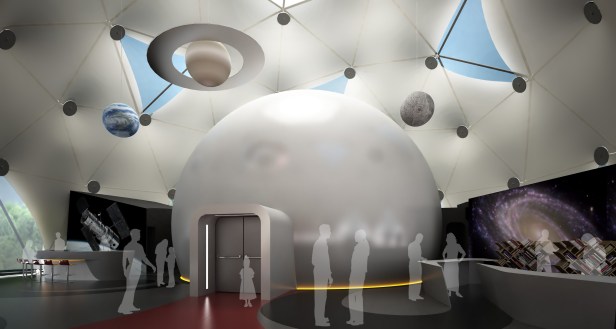

O ambiente criado sob a esfera geodésica, revestida de lona tensionada, dá ao interior da edificação uma atmosfera simbólica que remete a elementos do espaço sideral. A comunicação do foyer com o volume da sala de projeções foi concebida de modo a valorizar a forma esférica e organizar a divisão dos demais espaços. Lanchonete, bilheteria e biblioteca não foram enclausuradas, e sim integradas ao espaço do foyer por intermédio de bancadas. Além disto, houve a intenção de dispor o programa de necessidades sobre um único nível, o que dinamiza a circulação e favorece a acessibilidade.

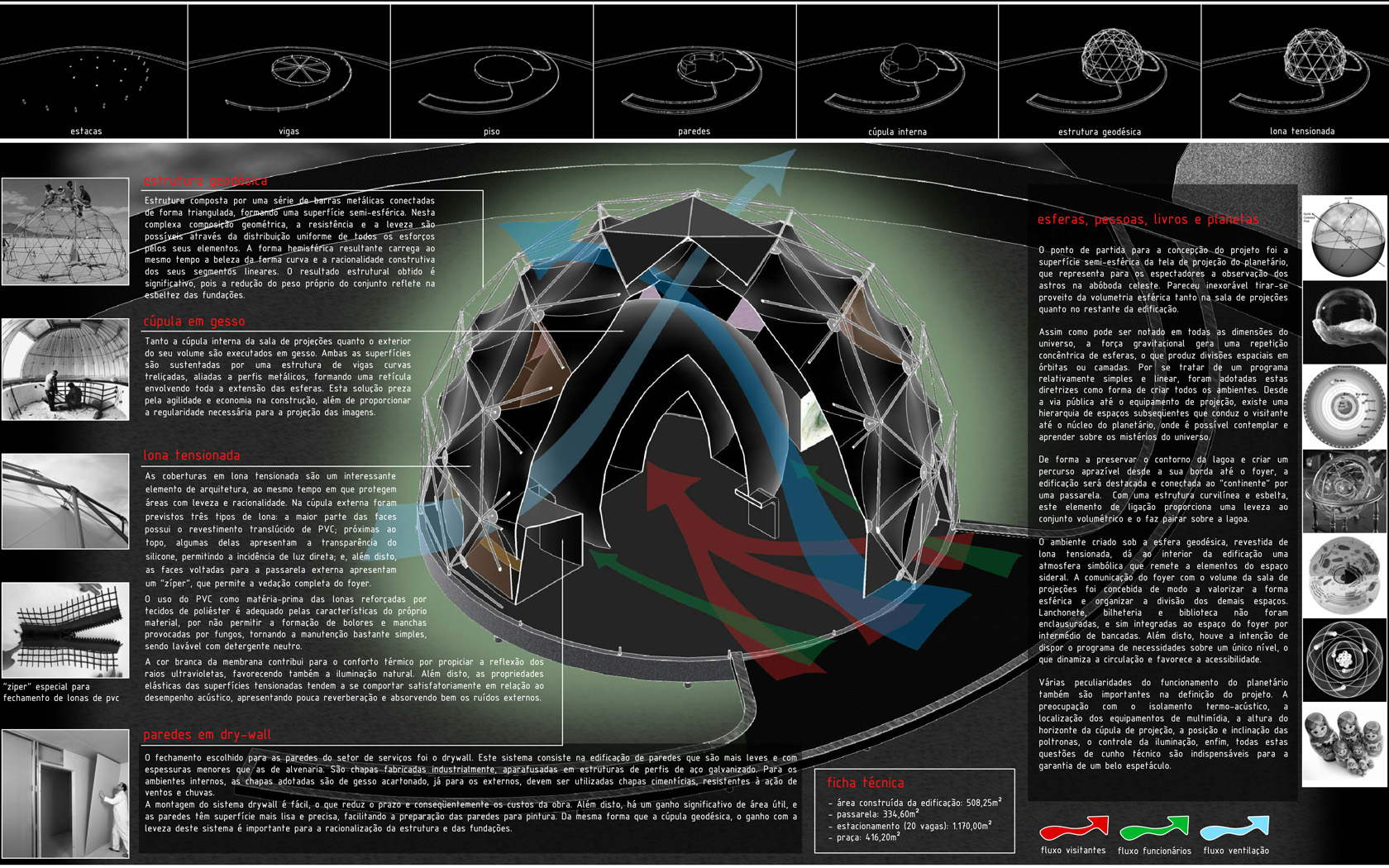

A fim de dinamizar e facilitar a construção, resultando numa obra mais rápida e gerando menos resíduos, foi dada maior ênfase ao uso de materiais de fácil montagem e estruturas pré-fabricadas, tais como:

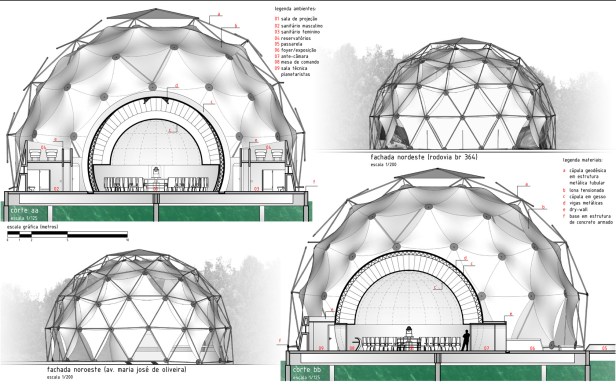

Estrutura geodésica: estrutura composta por uma série de barras metálicas conectadas de forma triangulada, formando uma superfície semi-esférica. Nesta complexa composição geométrica, a resistência e a leveza são possíveis através da distribuição uniforme de todos os esforços pelos seus elementos. A forma hemisférica resultante carrega ao mesmo tempo a beleza da forma curva e a racionalidade construtiva dos seus segmentos lineares. O resultado estrutural obtido é significativo, pois a redução do peso próprio do conjunto reflete na esbeltez das fundações.
Cúpula em gesso: tanto a cúpula interna da sala de projeções quanto o exterior do seu volume são executados em gesso. Ambas as superfícies são sustentadas por uma estrutura de vigas curvas treliçadas, aliadas a perfis metálicos, formando uma retícula envolvendo toda a extensão das esferas. Esta solução preza pela agilidade e economia na construção, além de proporcionar a regularidade necessária para a projeção das imagens.
Lona tensionada: as coberturas em lona tensionada são um interessante elemento de arquitetura, ao mesmo tempo em que protegem áreas com leveza e racionalidade. Na cúpula externa foram previstos três tipos de lona: a maior parte das faces possui o revestimento translúcido de PVC; próximas ao topo, algumas delas apresentam a transparência do silicone, permitindo a incidência de luz direta; e, além disto, as faces voltadas para a passarela externa apresentam um “zíper”, que permite a vedação completa do foyer. O uso do PVC como matéria-prima das lonas reforçadas por tecidos de poliéster é adequado pelas características do próprio material, por não permitir a formação de bolores e manchas provocadas por fungos, tornando a manutenção bastante simples, sendo lavável com detergente neutro. A cor branca da membrana contribui para o conforto térmico por propiciar a reflexão dos raios ultravioleta, favorecendo também a iluminação natural. Além disto, as propriedades elásticas das superfícies tensionadas tendem a se comportar satisfatoriamente em relação ao desempenho acústico, apresentando pouca reverberação e absorvendo bem os ruídos externos.
Paredes em dry-wall: o fechamento escolhido para as paredes do setor de serviços foi o drywall. Este sistema consiste na edificação de paredes que são mais leves e com espessuras menores que as de alvenaria. São chapas fabricadas industrialmente, aparafusadas em estruturas de perfis de aço galvanizado. Para os ambientes internos, as chapas adotadas são de gesso acartonado, já para os externos, devem ser utilizadas chapas cimentícias, resistentes à ação de ventos e chuvas. A montagem do sistema drywall é fácil, o que reduz o prazo e conseqüentemente os custos da obra. Além disto, há um ganho significativo de área útil, e as paredes têm superfície mais lisa e precisa, facilitando a preparação das paredes para pintura. Da mesma forma que a cúpula geodésica, o ganho com a leveza deste sistema é importante para a racionalização da estrutura e das fundações.
Várias outras peculiaridades do funcionamento do planetário também foram importantes na definição do projeto. A preocupação com o isolamento termo-acústico, a localização dos equipamentos de multimídia, a altura do horizonte da cúpula de projeção, a posição e inclinação das poltronas, o controle da iluminação, enfim, todas estas questões de cunho técnico são indispensáveis para a garantia de um belo espetáculo.
_____________________________________________________________________
Fonte: autores do projeto.
concursosdeprojeto.org
Será que consigo o projeto completo? Pretensão de implantar em nossa cidade.
poxa e incrível como as coisa importantes só surjam em bairros nobres eu moro a seis anos no bairro eldorado que possui uma pouca distancia do centro da capital do acre e ate hoje a unica coisa que fizeram foi um canal que nem ao menos a prefeitura ligou para sua manutenção hoje se encontra abandonado eu faço aqui um apelo valorizem aquela área pois e um local aproximo ao centro da cidade queremos apenas que nós sejamos alguma vez na vida reconhecidos, o que deixo aqui não e uma critica destrutiva, pois vejo que nosso governo esta trabalhando muito bem mas falta lhe a necessidade de não cometer o mesmo erro que foi cometido quando o nosso país deixou de ser colonia de Portugal, pois a parte sul e sudeste do país se desenvolveram mas como podemos observar a parte norte da nossa nação é uma miséria, então peço em nome dos moradores do bairro Jardim Eldorado que a cidade de Rio Branco venha se desenvolver igualmente.
A apresentação gráfica do projeto está bem interessante, porém tenho algumas observações a fazer quanto as soluções do partido, da implantação e da funcionalidade.
Quanto ao partido me admirei pela pouca criatividade da proposta em reproduzir um conceito esteriotipado utilizado por planetários em qualquer lugar do mundo. Segundo por se tratar de um modelo pronto modelado para sketchupe e disponível para download em: http://sketchup.google.com/3dwarehouse/details?mid=a4295f6b93a3e11488961f28097fe890 .
A implantação muito próxima a lateral não evoca todo o potencial paisagístico do local, nem do entorno imediato. A solução do acesso ao estacionamento, com entrada e saída num mesmo local e sem área de desaceleração, cria uma zona de conflito com o tráfego de veículos existe, causando um incoveniente impacto de vizinhança.
A organização funcional e o dimensionamento dos ambientes é precária e às vezes ingênua. A lanchoente apresenta uma bancada subdimensionada que até para um lavado seria impraticável, imagine como área de trabalho no preparo de lanches ou como apoio de equipamentos. A área da bilheteria é clautrofóbica. O dimensionamento dos banheiros está totalmente em desconformidade com a NBR 9050:2004. O conforto ambiental é bastante problemático não só pela tendência a formar um efeito estufa dentro da bolha de lona, como pelo subdimensionamento das entrada e saídas da ventilação. Outro problema grave é quanto a segurança, pois o fechamento da estrutura é com uma espécie de zíper ou velcron?
Tudo isto sem falar no acesso estreito e com guarda-corpo que não atende as normas de segurança.
