Concurso Habitação para Todos – Casas Escalonadas – 1° lugar

Concurso Habitação para Todos

GRUPO 02 – CASAS ESCALONADAS

1º Lugar – Projeto 01

_______________________________________________________________________________

Memorial Descritivo

TODOS SOB O MESMO TETO – CASAS ESCALONADAS

INTRODUÇÃO: TODOS SOB O MESMO TETO

Como resposta ao Concurso Público Nacional de Arquitetura para Tipologias de Habitação de Interesse Social Sustentável, apresentamos a proposta “Sob o mesmo Teto”, para a categoria “Casas Escalonadas”.

O objetivo dessa proposta é especular sobre como transportar para as tipologias de habitação do CDHU a ideia de Sustentabilidade.

Cabe aqui adiantar que essa proposta visa uma interpretação mais ampla do que seria uma tipologia sustentável.

A tipologia sustentável não é apenas aquela com desempenho energético eficiente, um orçamento enxuto, plano de coleta setetiva, ou mesmo com reaproveitamento do calor do sol e da água das chuvas. A tipologia sustentável é aquela que faz parte de um organismo maior, ela também é cidade.

Sendo assim, é necessário que essa tipologia sustentável seja dinâmica e flexível, atributos essenciais ao meio urbano de hoje.

Esse é o ponto de partida dessa proposta.

Para desenvolver essa lógica, é necessário um rompimento com as estratégias habitacionais predominantemente correntes. As tipologias habitacionais, hoje, tendem a se manter monofuncionais, estáticas e ausentes do conceito de lugar e identidade, o que é um equívoco e se opõe à idéia de sustentabilidade urbana.  Como consequência, essas tipologias geram ausência de urbanidade e diversidade, quesitos tão desejados em todas as cidades e em qualquer território delas.

PROJETO

TIPOLOGIA E TOPOGRAFIA

O projeto tem 3 tipologias de casa: a casa aclive, a casa declive e a casa-ponte.

A intenção foi destacar  no projeto a relação entre a edificação e a topografia.

As tipologias são adaptadas à diferentes situações topográficas, incluindo as de terrenos mais acidentados, situação muito comum à se enfrentar em projetos de habitação social.

Todas são acessíveis por duas cotas de nível cuja diferença nesse projeto não ultrapassa 1,5 metros.  Esses dois níveis geram adaptações das tipologias  à diferentes topografias. A escada é adaptada para o desnível necessário.

Através de diferentes composições e permutações entre as tipologias, é gerado um desenho urbano dinâmico, uma paisagem com situações singulares e de fácil adaptação a contextos diferentes.

O Telhado, cuja inclinação pode ser modificada para acompanhar a topografia reforça a ideia da tipologia.

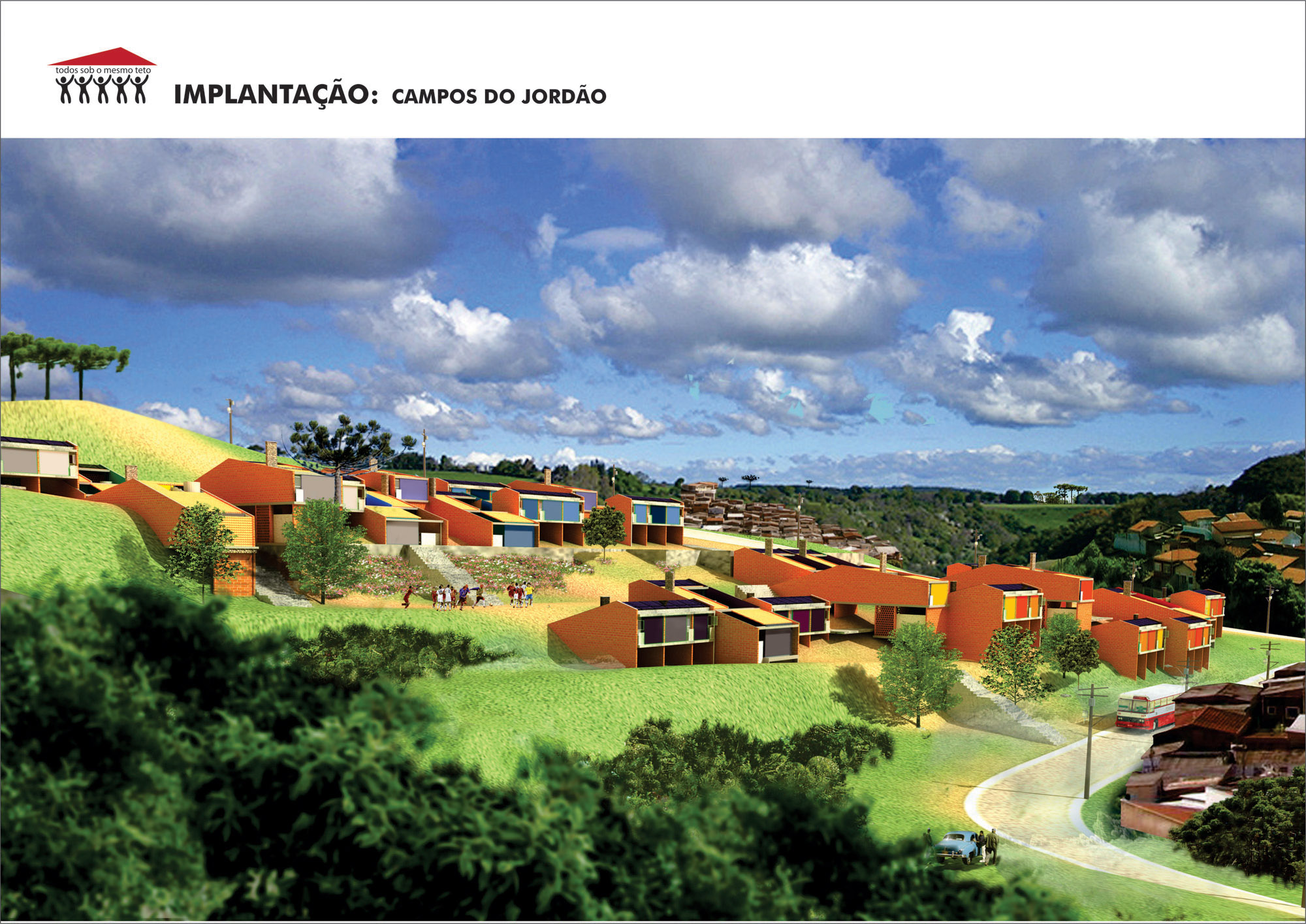

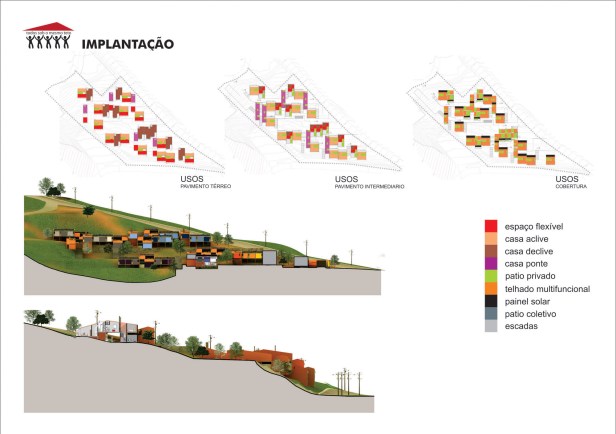

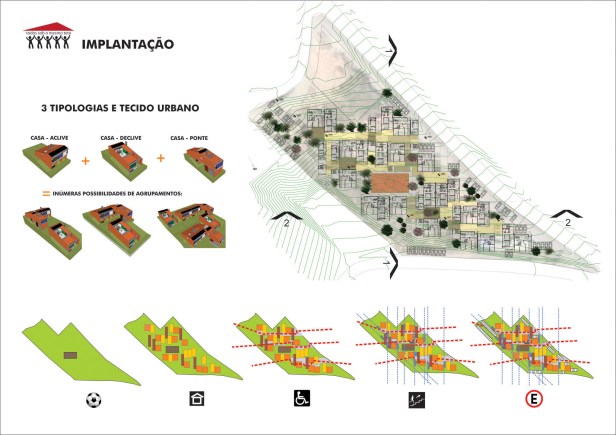

IMPLANTAÇÃO

A implantação das tipologias foi orientada no sentido de obter a densidade de 150 hab/ha.

Foram considerados os recuos vizinhos, áreas verdes, e taludes com declividade imprópria para ocupação. A lógica da implantação pode ser sistematizada da seguinte forma:

– levantamento da área de ocupação máxima;

– inserção do campo de futebol como referência central e ordenadora do conjunto habitacional;

– patios coletivos: definido pelo agrupamento das 3 tipologias, são implantados numa mesma cota de nível para permitir a acessibilidade universal às tipologias e definindo a escala próxima de vizinhaça, responsáveis pela sua manutenção. Esses pátios contam com marquises, geradas a partir da disposição da casa ponte em conjunto com as casas aclive e declive.

– patios internos: o patio interno social potencializa a escala íntima da familía formando um espaço social, contínuo e integrado. O patio interno de serviços permite a acessibilidade ao telhado multifuncional, que abriga a infra-estrutura sustentável da casa.

– a implantação das 3 tipologias de casas escalonadas considerando a sua disposição geográfica, sua acomodação na topografia, os aspectos individuais de cada tipologia e as dferentes situações geradas pela combinação entre elas.

– o alpêndre marca o acesso das tipologias e também abriga os medidores e a caixa de correio das unidades.

CASA PATIO

A casa com pátio é uma solução urbana conveniente. O modelo de casa pátio como casa urbana auxilia o assentamento em contextos de alta densidade, garantindo as exigencias de conforto ambiental em tais situações.

O patio é o espaço que determina o vazio das tipologias, que nunca deverá ser ocupado uuma vez que garante a iluminação e ventilação, além de, neste caso, gerar o acesso ao teto multifuncional.

A intenção de adotar a casa com pátio foi influenciada pela própria localização do terreno proposto – Campos do Jordão – que possui clima particular e agradável. No entanto a tipologia se aplica perfeitamente em outros contextos, desde que levando em consideração os atributos geográficos especifícos do lugar de implantação a fim de alcançar o melhor desempenho do edifício.

ESPAÇOS FLEXÍVEIS

Os espaços flexíveis permitem um programa aberto à ampliações futuras com usos distintos, criando espaços, deixando espaços, criando diversidade e urbanidade.

São áreas adicionais ao programa habitacional básico dentro das próprias unidades. Tais áreas são cobertas e pré-delimitadas e permitem, além da própria ampliação da moradia em si, a acomodação de funções urbanas, tais como comércio, serviços, entre outros.

Ao inserir o conceito de espaços flexíveis na tipologia de Casas Escalonadas do CDHU, rompemos com a banalização da paisagem monofuncional em prol de uma paisagem dinâmica e diversificada e fornecemos um espaço de oferta para a comunidade: uma oportunidade de gerar manifestações de lugares específicos, adequados a situações especificas. Sendo assim, a ampliação admite a interpretação e assume sua identidade pelo uso.

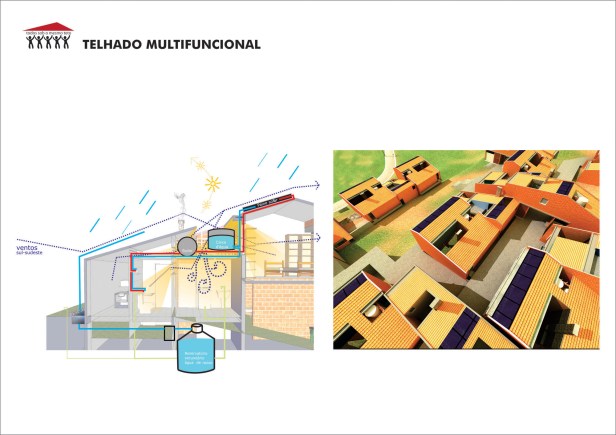

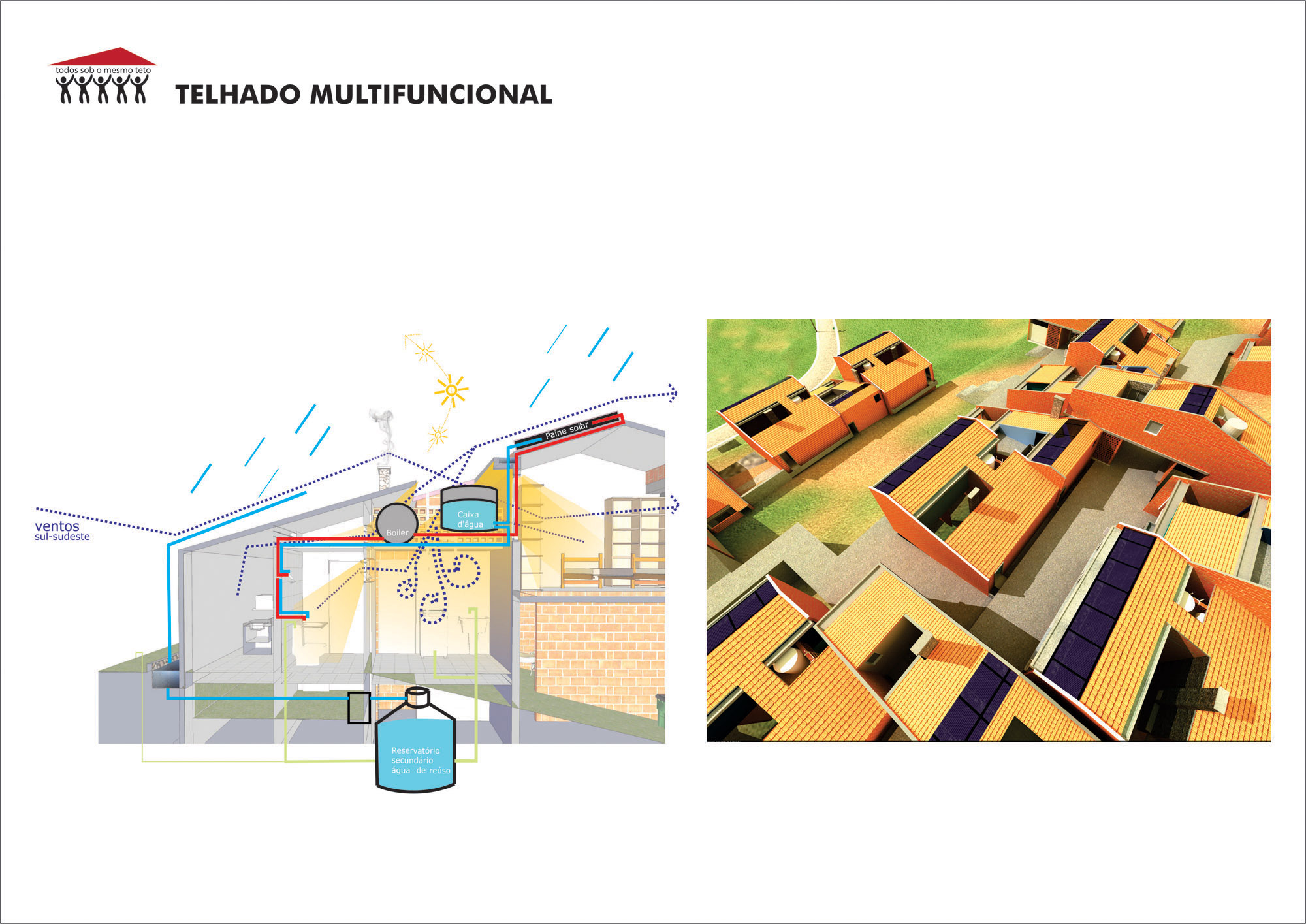

TETO MULTIFUNCIONAL

O teto multifuncional é a instrumentalização da cobertura como infra-estrutura básica da moradia. O teto acolhe as funções sustentáveis da edificação e faz a comunicação dela com as instalações urbanas.

O desenho do telhado busca um maior desempenho da captação de água pluvial.  Coletado através de calhas – floreras, a água pluvial coletada é reutilizada na própria tipologia.

O desenho do telhado busca também a face norte para disposição dos painéis solares para aquecimento de água.  O painel solar é o próprio telhado, não havendo sobreposição de materiais.

CONFORTO AMBIENTAL

O projeto contempla:

– Iluminação e ventilação pelos pátios;

– todos os cômodos bem ventilados;

– localização do reservatório e boiler e sua ligação com o painel solar. O painel é a própria cobertura, eliminando a redundância de duas coberturas;

– calha pluvial com plantas, que contribuem para a filtragem da água de reuso, além de reter a água em dias de fortes chuvas;

– parede de pedra e lareira (pedra local, artesanal), no caso especifico de Campos do Jordão, por ser frio.  Em outras situações a lareira pode ser trocada por uma churrasqueira ou outro elemento útil à cada situação, e a pedra também pode ser trocada por outro revestimento local;

– telha cerâmica: desempenho energético eficiente em Campos do Jordão por gerar inércia térmica na cobertura. Em climas mais quentes, pode ser coberto po vegetal formando um telhado verde;

– janelas piso-teto nos quartos, protegidas visualmente por plantas;

– porta balcão nos pátios, permitindo maior ventilação e iluminação para a casa;

– depósito de lixo reciclável.

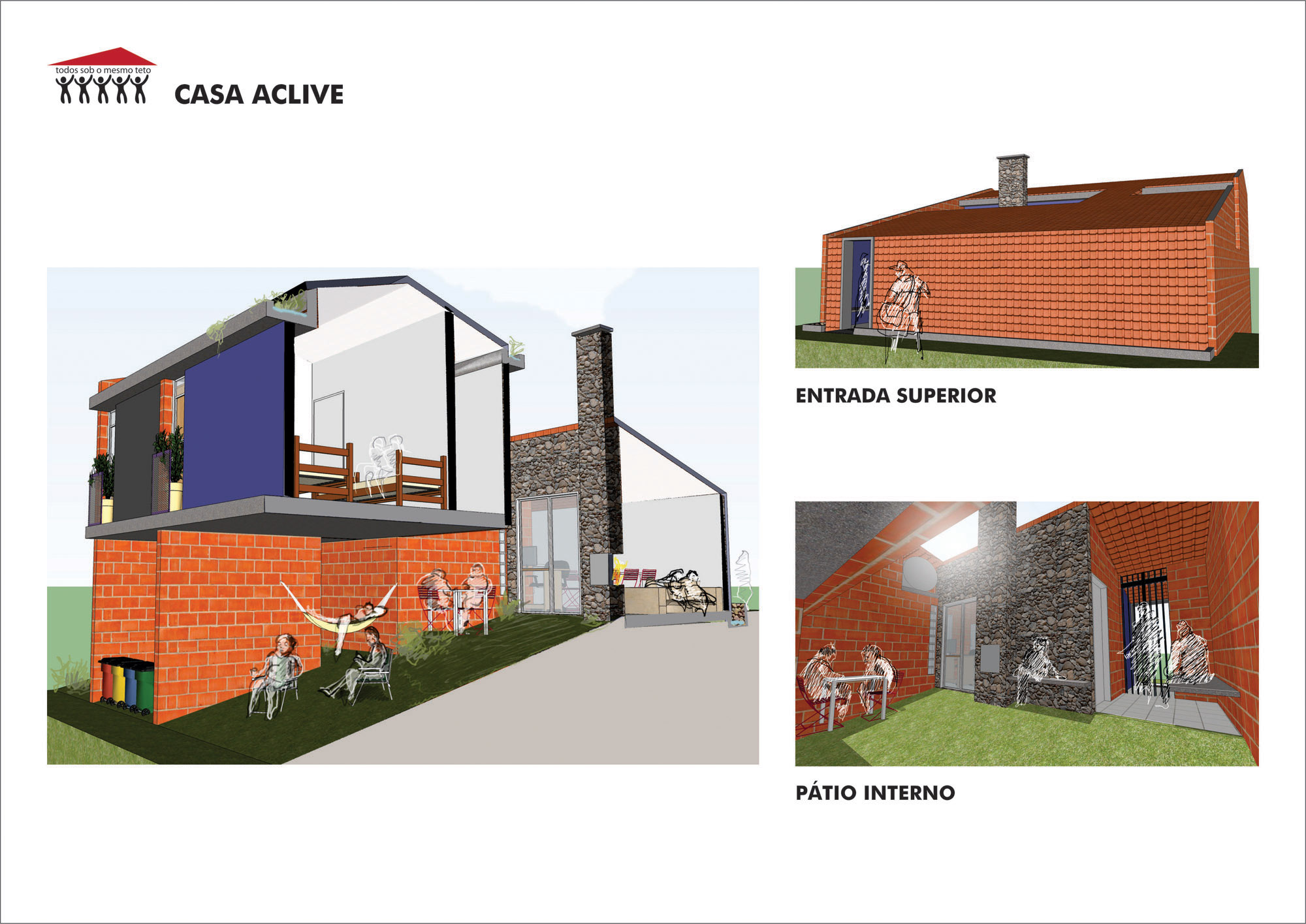

CASA ACLIVE – PARTICULARIDADES

Sua ampliação ocorre na cota inferior.

A casa aclive possui grande possibilidades de ampliação, sendo favorável para o aumento de pessoas na família, além de ter grande potencial para abrigar funções urbanas (comércio, serviços, entre outros).

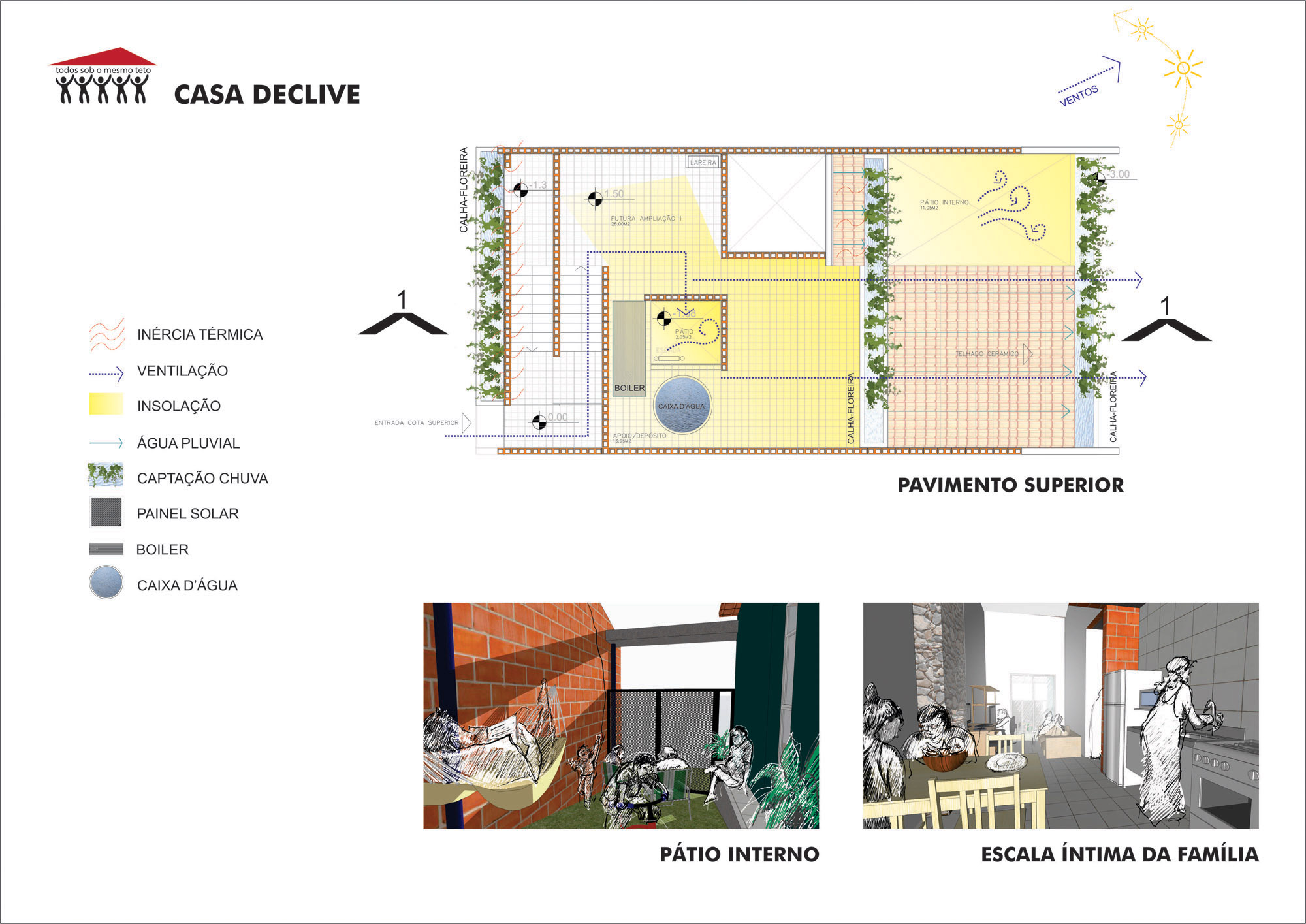

CASA DECLIVE – PARTICULARIDADES

Sua ampliação ocorre na cota superior.

A casa em declive possui três pátios em diferentes cotas de nível. Na cota superior o pátio quando descoberto pode ser usado como área de lazer e quando coberto transforma-se em um cômodo a mais, sendo assim é favorável para o aumento do número de pessoas na família.

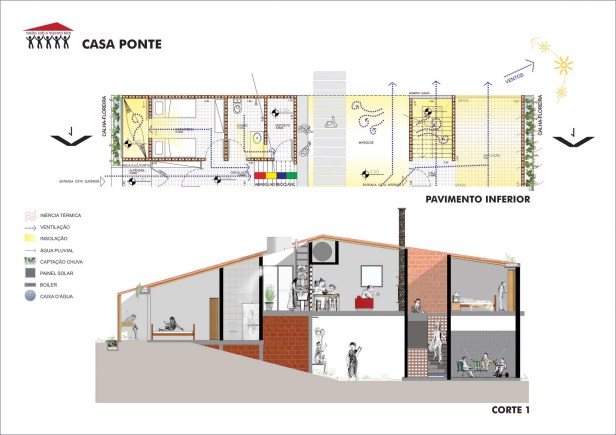

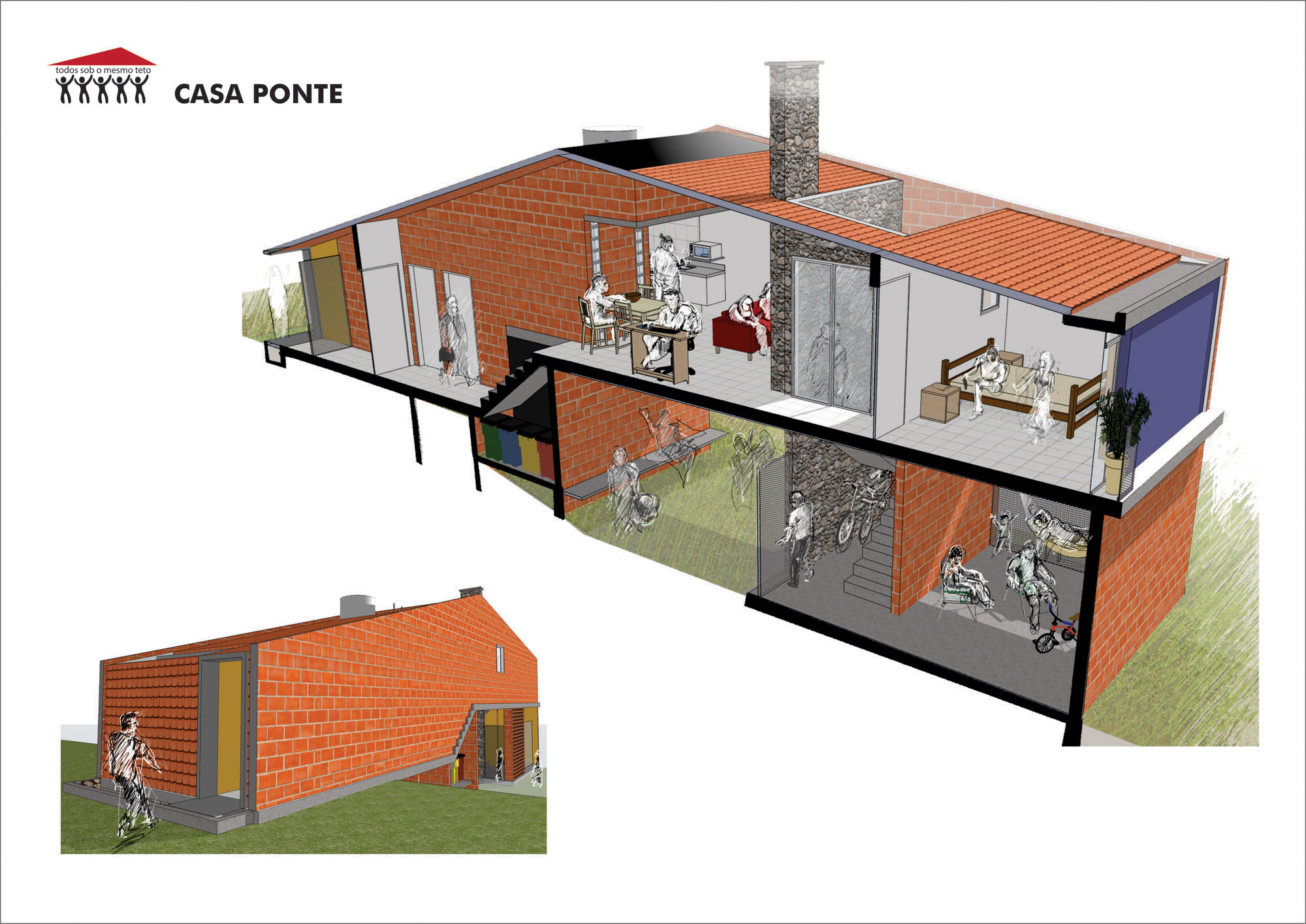

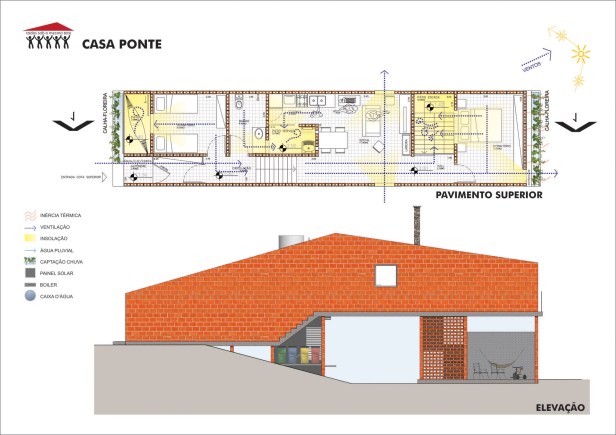

CASA PONTE – PARTICULARIDADES

Possui a propriedade de articular as outras duas tipologias. Sua acomodação no terreno tem como objetivo gerar na cota de nível inferior uma marquise coletiva e um espaço coberto para descanço.

A planta da casa ponte remete à disposição de quartos da planta bandeirista. É uma tipologia favorável para receber hóspedes ou sublocar seus cômodos. Essa planta gera a possibilidade de entradas independentes para os seus três dormitórios. A ampliação perto da passagem é conveniente para pequenos comércios.



_______________________________________________________________________________

Ficha Técnica

Autores:

ZOOM – arquitetura, urbanismo e design

Augusto Aneas, Fernão Morato e Guilherme Gambier Ortenblad

Colaboradores:

Aline Ollertz (pesquisa),

Nova Engenharia: Mauro Zaidan (orçamento)

Werner Sobek: Jörg Spangenberg

_________________________________________________________________________________

Agradecemos aos autores pela disponibilização do projeto para publicação.
